Thiết Lập Vật Liệu Trong Solidworks

Khi thiết kế các chi tiết máy trong Solidworks, có nhiều bước bạn cần phải gán vật liệu cho chi tiết đang thiết kế, có thể đơn giản vì tính mỹ thuật của chi tiết, hay để phân biệt các chi tiết trong một cụm nhiều chi tiết với nhau, nhưng cũng có khi là yêu cầu bắt buộc, khi bạn cần tính khối lượng của chi tiết, hoặc khảo sát các tính chất của chi tiết trong Cosmoswork (Simualation). Vậy để gán vật liệu cho chi tiết trong Solidworks ta làm thế nào? Hãy theo các bước sau nhé.

Cách 1 (BKMetalx):
1: Right vào vật liệu nào đó => Copy

Solidworks1 Thiết Lập Vật Liệu Trong Solidworks

2: Tại Customs Materials => Right click => New Category => Đặt tên co Category mới.

Solidworks2 Thiết Lập Vật Liệu Trong Solidworks

3: Right click vào Category mới vừa tạo => Paste.

Solidworks3 Thiết Lập Vật Liệu Trong Solidworks

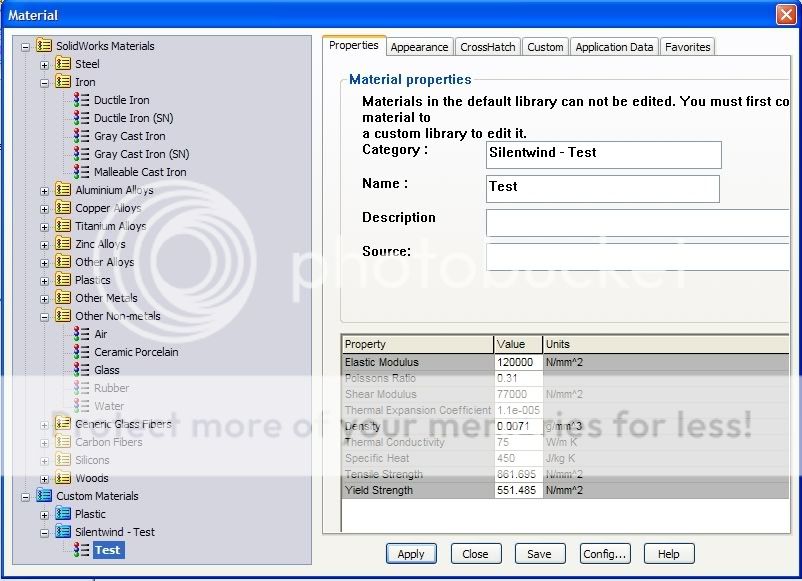

4: Chỉnh sửa các thông số như Thiên Cảnh hướng dẫn ở trên.

Solidworks4 Thiết Lập Vật Liệu Trong Solidworks

5: Tại Tab Favorites => Chọn Add.

Solidworks5 Thiết Lập Vật Liệu Trong Solidworks

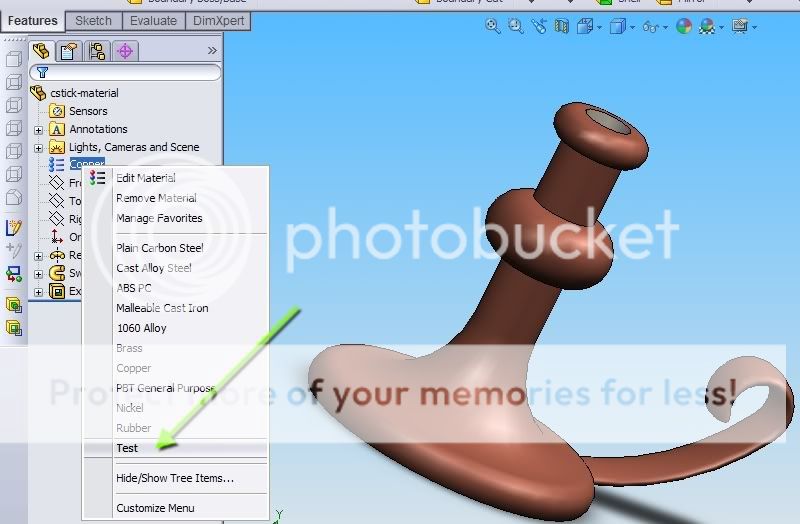

6: Vật liệu mới này sẽ xuất hiện ngay khi ta Right click ở cây thư mục.

Solidworks6 Thiết Lập Vật Liệu Trong Solidworks



Cách 2 (Thien Canh – Meslab.Org):

Đầu tiên ta kích đúp chuột phải vào ô đánh dấu màu đỏ hình ở dưới.
vL2 Thiết Lập Vật Liệu Trong Solidworks
Khi đó sẽ xuất hiện một hộp thoại materials, và để ô Creat/Edit materials sáng lên thì ta phải kích chọn bất kỳ một vật liệu nào đã có trong thư viện. Như hình dưới:
VL3 Thiết Lập Vật Liệu Trong Solidworks
Tiếp tục ta kích đúp chuột phải vào ô creat/Edit materials thì xuất hiện bảng để ta bắt đầu tạo một vật liệu mới cho chi tiết.
VL4 Thiết Lập Vật Liệu Trong Solidworks
Rồi ta kích chọn ô mà đã đánh dấu đỏ ở trên. khi đó sẽ xuất hiện một bảng báo là ta save dữ liệu vật liệu đó ở đâu( nên save vào bộ cài của nó trong ổ C)
VL5 Thiết Lập Vật Liệu Trong Solidworks
Kích vào save.
Khi đó sẽ xuất hiện bảng như ở dưới, và điền vào các ô đánh dấu đỏ ở dưới.
VL6 Thiết Lập Vật Liệu Trong Solidworks
Xong rồi thì tiếp tục kích chuột vào ô Visual properties để chọn màu cho vật liệu.
VL7 Thiết Lập Vật Liệu Trong Solidworks
Xong rồi thì lại tiếp tục kich chuột vào ô Physical properties của hộp thoại.Để thiết lập các thông số của vật liệu như khối lượng giêng, độ bền kéo, uốn…(bước này rất quan trọng vì liên quan đến bản chất của vật liệu -> ảnh hưởng độ chính xác kết quả khi tính bền)
VL8 Thiết Lập Vật Liệu Trong Solidworks
Để thay đổi các thông số thì kích đúp chuột phải vào các thông số đó. (mình không nhớ các thông số đó nên điền không chính xác)
VL9 Thiết Lập Vật Liệu Trong Solidworks
Xong rồi tiếp tục kích vào ô crosshatch để chọn gạch mặt cắt cho chi tiết ở bản vẽ 2d.
Rồi kích OK là xong.
Khí đó vật liệu 40x đã được tạo nhưng chưa gán vào cho chi tiết. Bây giờ ta đi gán vâtj liệu náy cho chi tiết trục, thì các bước thực hiện cũng giống bước đầu.
Chú ý để tìm được đến vật liệu mình vừa tạo thì ta phải kích vào vị trí đánh dấu đỏ như ảnh dưới:
VL11 Thiết Lập Vật Liệu Trong Solidworks
rồi chọn thép 40X khi đó ta đã gán xong vật liệu 40X cho trục.
VL13 Thiết Lập Vật Liệu Trong Solidworks
Để kiểm tra ta đã gán được vật liệu chưa thì ta bắt đầu đi tính bền.
Nếu mà trong hộp thoại CosmosXpress mà ô Material đã được tích thì ta đã gán thành công.
VL15 1 Thiết Lập Vật Liệu Trong Solidworks
Còn việc gán chưa thành công thì ô material chưa được tích.
VL16 1 Thiết Lập Vật Liệu Trong Solidworks
